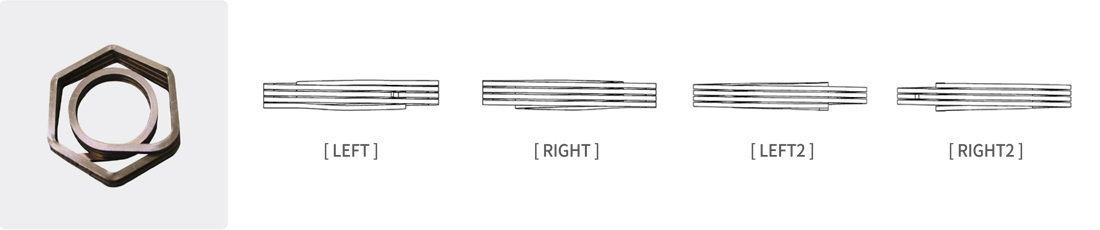

풀림방지 와샤(SMART RING)
─ 풀림방지 너트 용도 및 특성
- 일반 싱글 너트와 조합하여 사용
- 볼트 나사의 여분 길이 부분의 너트와 접함
- 너트의 풀림 및 탈락을 효과적으로 방지
- 반복 사용 가능
- 도구 없이 맨손으로 장착 가능한 간편함

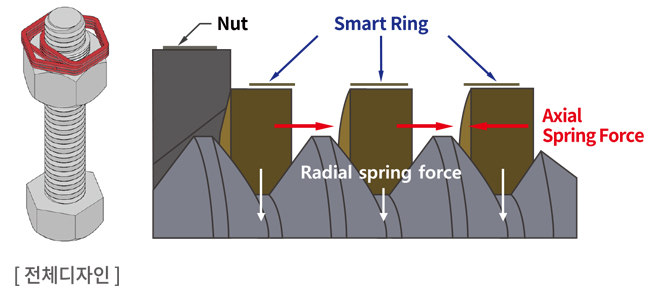

─ 작동원리
-
- 볼트의 각 나사산에 Smart Ring이 맞물려 풀림 및 탈락 방지
- 볼트와 평행 방향으로 Axial Spring force가 발생하고, 수직 방향으로는 Radial spring force가 발생한다.
- 스프링의 탄성을 이용, 진동이나 외력 발생시 풀림 에너지가 잠금에너지로 전환되어 강력하게 풀림 및 탈락 방지
─ 풀림방지 와셔의 규격
| 불러 | 대변(S) | 각선(W X t) | 높이(약H) | 피치(P) |
| M4 | 7 | 0.50 X 0.35 | 1.40 | 0.70 |
| M5 | 8 | 0.60 X 0.40 | 1.60 | 0.80 |
| M6 | 10 | 0.70 X 0.50 | 2.00 | 1.00 |
| M8 | 13 | 0.88 X 0.63 | 2.50 | 1.25 |
| M10 | 17 | 1.50 X 0.75 | 3.00 | 1.50 |
| W3/8 | 17 | 1.05 X 0.75 | 3.00 | 1.59 |
| M12 | 19 | 1.23 X 0.88 | 3.50 | 1.75 |
| W1/2 | 21 | 1.40 X 1.00 | 4.40 | 2.12 |
| M16 | 24 | 1.40 X 1.00 | 4.00 | 2.00 |
| M20 | 30 | 1.75 X 1.25 | 5.00 | 2.50 |
| M22 | 32 | 1.75 X 1.25 | 5.00 | 2.50 |
| M24 | 36 | 2.10 X 1.50 | 6.00 | 3.00 |

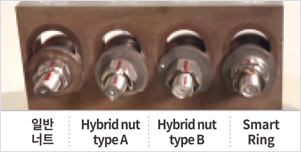

─ 풀림방지 성능 시험_NAS 3350 TEST
-
Test Condition Machine Skaker:S101-235(model)/Accelerometer:Dytran 3056d5 Condition Frequency:30Hz/Acceleration:19.5g, Time:17min(30,600 vibe cycle)
-
- Test Result
17분간 풀림 발생 없음/체결 조임 토크와 관계 없이 풀림 방지/반복 사용시에도 동일한 풀림방지 성능 유지
- Test Result

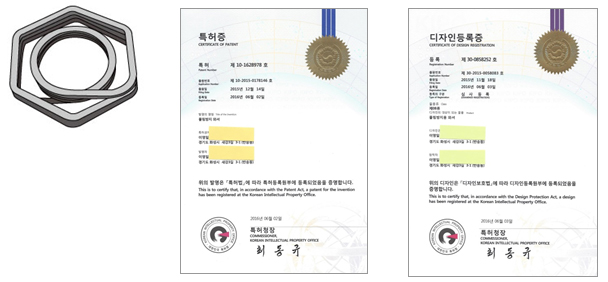

─ 특허증
