풀림방지 클램프(Smart LOCK CLAMP)
─ 풀림방지 클램프 용도 및 원리

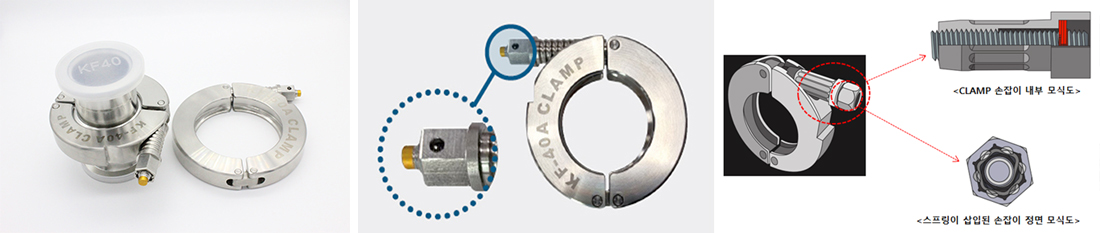

- Clamp 핸들 내부에 풀림 방지 기능을 가진 Smart ring 삽입
- Heli-coil 형태의 Smart ring은 클램프 나사의 외경보다 작은 내경으로 체결시 탄성에 의한 강한 체결력 보유
- Smart ring은 클램프 나사의 Pitch 만큼 벌어지며 체결되어 탄성에 의한 강한 체결력 보유
- 산업현장의 배관에서 Flange, O-ring과 함께 배관을 이어 체결하는 용도로 배관 연결부 체결 Miss에 의한 문제 예방 및 체결, 미체결 상태 눈관리 확인 가능

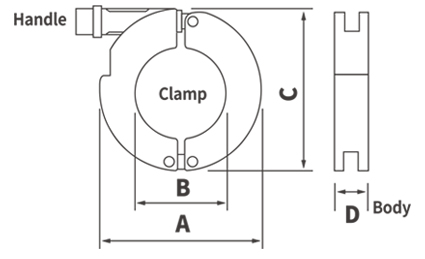

─ 풀림방지 클램프의 규격
-
SIZE ΦA(mm) ΦB(mm) ΦC(mm) ΦD(mm) Materials KF/NW 16 58 23 64.1 17 SUS304 KF/NW 25 70 33 69.5 17 SUS304 KF/NW 40 84.7 48 84.3 17 SUS304 KF/NW 50 105 67 104.6 17 SUS304
─ 풀림방지 성능 시험_NAS 3350 TEST
-
시험종류 진동세기 진동속도 NAS3350 TEST 30Hz 19.5g
구분 타사 풀림방지 클램프 한국자동화기술 풀림방지 클램프 재질 Stainless Steel(SUS304) Stainless Steel(SUS304) 규격 40A 40A 풀림 발생 1분30초 후 풀림 발생 17분간 풀림 없음

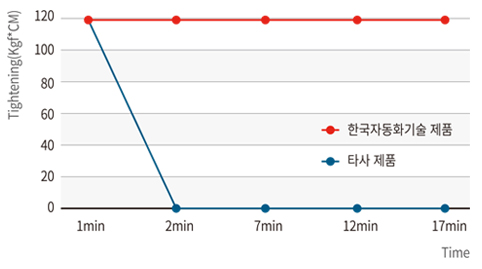

- Test Result
동일 토크로 풀림방지 Clamp와 일반 Clamp를 JIG에 체결한 후에 17분간의 진동 테스트 진행/일반 Clamp의 경우 1분 50초 경에 풀림이 발생하여 JIG에서 탈락/풀림방지 Clamp는 17분간의 진동 테스트 동안 풀림이 발생하지 않고 체결력 유지
─ 타사 제품과의 차별성
| 타사 클램프 | KAT 클램프 | 비교 | |
| 규격 | KF/NW 16,25,40,50 | KF/NW 16,25,40,50 | 규격품으로 동일 규격 |
| 재질 | SUS304 | SUS304 | Stainless steel 304 |
| 단가 | 1 시장 가격 | 0.9 시장 가격 | 타사 제품 대비 저렴한 가격 |
| 풀림방지 기능성 | 풀림억제수준 | 풀림완벽방지 | - |
| 성능 인증 시험 | 성능인증없음 | NAS3350 인증 | 규격별 NAS3350 Test 진행 |
- 기존제품 대비 단가 약5% 절감효과, 교체비용 50% 절감효과로 경제적인 Flange 관리 가능
- 풀림 방해 제품이 아닌 체결원리를 이용한 풀림 방지 제품 적용을 통한 환경 사고방지
