생산제품-철근커플러

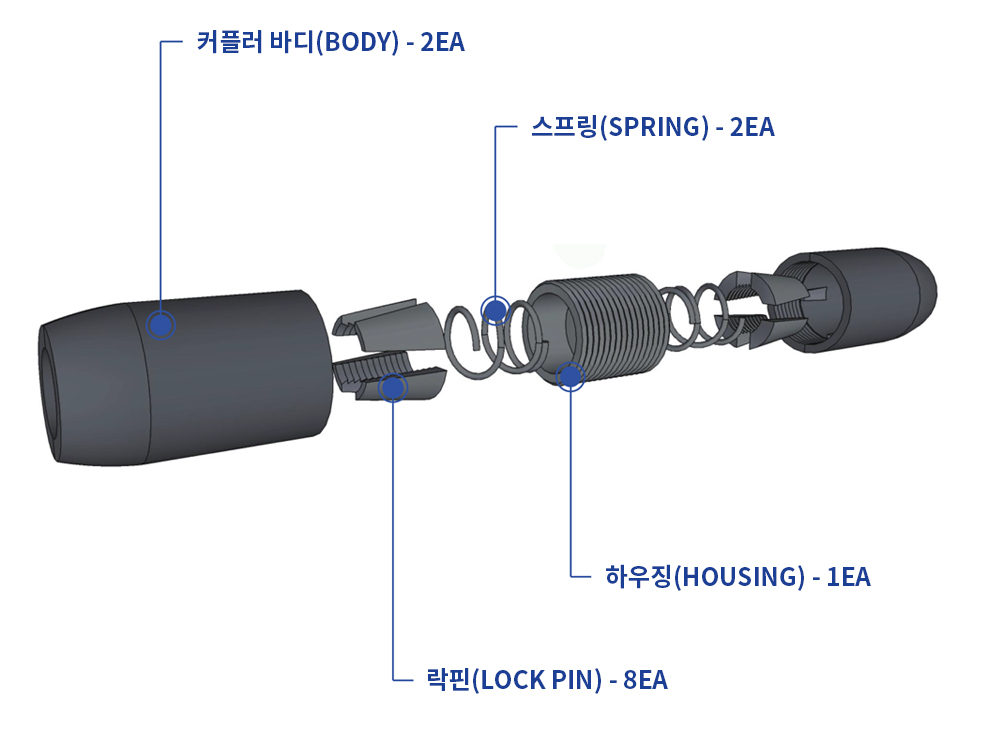

─ 철근커플러 부속품 구성
- 커플러 바디(BODY) - 2EA : 외관구조는 콘크리트 타공시 골고루 분포될 수 있도록 라운드형식으로 제작되었다.
- 스프링(SPRING) - 2EA : 락핀을 수직으로 끌어올리는 역할을 한다.
- 하우징(HOUSING) - 1EA : 바디와 바디를 연결해주는 역할을 한다.
- 락핀(LOCK PIN) - 8EA : 안쪽면만 톱니형식으로 제작되었다. 4조각으로 구성되어 철근을 잡아주는 역할을 한다.
─ 철근커플러의 기술특허

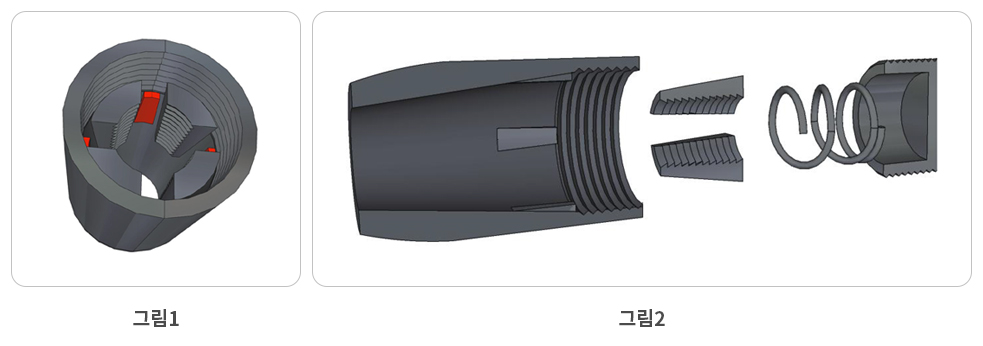

- 그림1의 커플러 바디(BODY)내부에 돌출(붉은색 표기 부분)이 되어있어 락핀(LOCK PIN)이 이탈하는 것을 방지해준다.
- 철근을 체결 후 당겼을때 락핀(LOCK PIN) 4조각이 동일하게 수직상승하여 철근을 잡아준다.
- 어떠한 이형마디철근에도 이음이 가능하다.
- 그림2의 구성품은 모두 금속으로 제작되어있다. 체결이 잘못되었을 경우, 해체 후 다시 조립하여 재사용할 수 있다.
